TPO高分子防水卷材工艺沙盘 · 屋面/地下室/管廊节点 · 分层剖切展示
防水模型是技术交底、投标展示、施工培训的核心可视化工具。在建筑防水工程中，屋面、地下室、管廊、穿墙管等部位的防水构造属于“隐蔽工程”，传统图纸和PPT难以直观展示其层次关系、搭接工艺及细部节点。随着城市更新、老旧小区改造、地下综合管廊等国家战略推进，防水施工质量要求日益严格，技术交底、投标展示、施工培训亟需一种可视化工具。防水节点沙盘模型正是解决这一痛点的利器。本文以筑城世纪为东方雨虹（上市公司）定制的TPO高分子防水卷材工艺沙盘为例，深度解析防水模型的选型逻辑、工艺标准、报价参考与常见问题，适用于建筑企业、设计院、工程公司、材料商及高校采购决策参考。

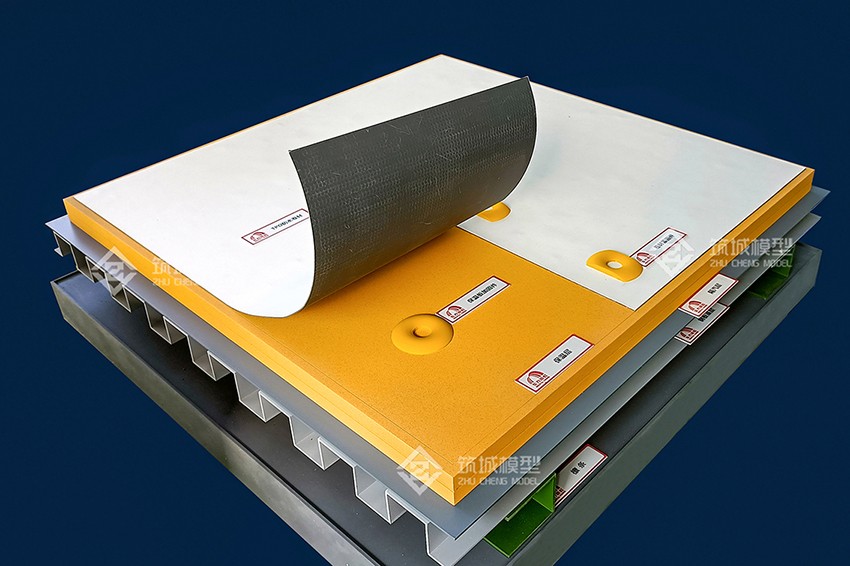

该防水模型聚焦屋顶单层屋面系统，以TPO高分子防水卷材为核心，精准还原以下关键构造：
机械固定系统：卷材与基层的固定件布置、间距、抗风揭原理示意。
搭接焊接工艺：热风焊接搭接边、焊接宽度、焊接质量检测示意。
细部节点：女儿墙压条、落水口、出屋面管道、变形缝等1:1还原。
层次构造：TPO卷材→保温层→隔汽层→基层钢板/混凝土，逐层着色。
功能配置：分层剖切展示（每一构造层独立观察）、细部节点可拆装（女儿墙、管根等手动拆卸）、分区LED灯光（可选）、中控讲解系统（可选）。
| 选型维度 | 关注要点 |
|---|---|
| 节点类型 | 平屋面、坡屋面、地下室、管廊、穿墙管、变形缝、种植屋面等 |
| 剖切方式 | 全剖、半剖、分层叠放、可拆卸节点？是否需要展示基层结构？ |
| 比例与尺寸 | 1:1节点模型通常0.5-1.2米；整体防水系统沙盘可放大比例 |
| 功能需求 | 静态展示/动态灯光/中控讲解/可拆装互动？ |
| 交付标准 | 是否提供材料清单、工艺说明展板、视频演示配套？ |
| 项目 | 普通模型 | 北京筑城世纪模型标准 |
|---|---|---|
| 节点精度 | 外形示意，层次模糊 | 分层剖切，每一构造层独立着色+标注 |
| 材料还原 | 塑料片模拟卷材 | TPO真实材料+热熔焊接纹路 |
| 细部节点 | 省略或简化 | 女儿墙压条、管根密封、落水斗等全部1:1还原 |
| 灯光辅助 | 无 | 可选分区LED，逐层点亮讲解 |
| 配套资料 | 无 | 提供节点构造图、施工步骤说明、验收标准 |
| 质保售后 | 3-6个月 | 12个月质保，终身成本维修 |
防水模型属高端定制产品，价格取决于节点数量、剖切复杂程度、灯光配置等。我们提供免费方案评估和分项报价，无隐藏增项。
| 规格 | 节点数量 | 参考尺寸 | 制作周期 | 报价方式 |
|---|---|---|---|---|
| 单节点教学型 | 1-2个 | 0.5m×0.5m | 12-15天 | 根据图纸报价 |
| 典型节点组合 | 4-6个 | 1.2m×0.8m | 15-25天 | 含剖切+说明展板 |
| 全系统展示型（含灯光） | 8-12个 | 1.5m×1.2m | 25-30天 | 含分区灯光+中控 |
如何获取精确报价？ 提供CAD节点详图或现场照片，工程师24h内出具分项报价单，明确材料费、加工费、涂装费、灯光集成费，无增项。
需求沟通：您提供节点图纸/照片/需求，工程师初步评估可行性。
免费方案设计：出具剖切方案、节点清单、材质建议。
分项报价：逐项列出材料、加工、灯光、运输安装费用。
签订合同：明确交付标准、周期、质保条款。
生产制作：每7-10天反馈制作进度照片或视频。
交付验收：提供模型+操作手册+展板+质保卡，支持视频验收。
Q1：你们做过防水模型吗？有没有可验证的案例？
A：已为东方雨虹定制TPO高分子防水卷材工艺沙盘，可提供现场照片及视频验证。
Q2：一套防水模型大概多少钱？制作周期多久？
A：根据节点数量、剖切复杂度、灯光配置差异较大。提供免费评估，根据CAD图纸出具分项报价。制作周期单节点12-15天，复杂组合25-30天。
Q3：防水模型能展示哪些节点？能不能做地下室、管廊、穿墙管？
A：可以。任何标准图集中的防水节点均可定制，包括地下室底板/侧墙、管廊变形缝、穿墙管、桩头防水等。
Q4：分层剖切会不会影响模型的稳固性？
A：每一构造层独立加工，采用卡扣或磁吸方式组合，既方便拆解讲解，又保证整体稳定性。
Q5：防水模型运输到外地怎么包装？售后如何？
A：定制航空箱+防震棉分区固定。12个月质保，终身维修，可提供远程故障诊断及备用部件。
Q6：我是材料商/施工企业，想定制公司的专利节点模型，能保护技术细节吗？
A：完全支持。可签署保密协议，模型采用非公开图纸制作，交付后仅用于贵司内部技术交流或投标展示。
需要定制防水模型或TPO防水工艺沙盘？ 致电咨询 → 或微信 186-1822-7788
北京筑城世纪模型设计有限公司位于通州宋庄，专注防水模型及工业模型高端定制十七年，服务客户包括东方雨虹、国机集团、中国物流集团、国家电网等500+企业。在防水工艺沙盘、建筑构造模型、工程展示模型、能源电力沙盘、智慧物流沙盘等领域积累了丰富案例，工艺标准满足头部企业及央企验收要求。
业务范围覆盖：防水模型、TPO防水工艺沙盘、屋面/地下室/管廊防水节点模型、建筑构造教学模型、工业沙盘模型、新能源发电沙盘等，提供从设计到交付的一站式高端定制服务。自有工厂2000㎡，全流程自主，支持国内送货上门、安装调试。
