储能沙盘模型，正在成为储能企业展厅、项目投标、技术交底、教学实训的标准配置。
筑城世纪模型具备从电芯级3D打印到EMS级系统集成的全链条定制能力，覆盖储能沙盘模型L1-L5所有技术层级。从单颗电芯的精准复刻，到BMS逻辑可视化，再到EMS多能互补联动，2000㎡制作工厂全流程自主完成，不外包、不断层。
2026年一季度，中国新增新型储能装机10.5GW/27.1GWh，功率和能量规模同比分别增长60%和76%。储能装机量持续攀升的同时，储能沙盘模型的需求也在同步爆发。但与需求快速增长形成对比的是，很多储能沙盘模型仍然停留在"外观缩微"层面——看起来像储能，但讲不清楚储能系统是怎么运行的。
一套真正能"讲清楚"储能系统逻辑的沙盘模型，需要在电芯级、电池簇级、BMS级、PCS级、EMS级五个技术层级上做到精准还原。
储能系统的最小单元是电芯。电化学储能电站通常采用磷酸铁锂电芯，单颗电芯电压3.2V，通过串联成组提升电压等级。
在沙盘模型中，电芯级还原的核心要求是：尺寸比例准确、极柱方向正确、散热风道可见。
尺寸比例：以市场主流280Ah磷酸铁锂电芯为参照，按模型比例尺精准缩放。建议教学/展示类模型采用1:5-1:10比例。
极柱方向：正负极极柱的位置和朝向必须与真实电芯一致，这是后续串联成组逻辑正确的前提。
散热风道：电芯之间的间隙、风道走向需按真实设计还原。风道设计直接影响储能系统的热管理效率。
筑城世纪模型的做法：采用工业级3D打印逐颗还原电芯形态，极柱、防爆阀、绝缘膜等细节按图纸1:1复刻。电芯表面标注正负极标识及电压参数，确保教学场景下学员能清晰识别电芯级结构。
筑城世纪核心能力：工业级光固化3D打印，最小精度0.1mm，电芯极柱、防爆阀、绝缘膜等细节按图纸1:1复刻，每一颗电芯独立成型，组装后尺寸公差控制在±0.2mm以内。
电芯串联成组形成电池簇，电池簇并联形成电池堆。电池簇级还原的核心在于：排布逻辑正确、汇流排走向清晰、高压连接盒位置准确。
在储能集装箱内，电池簇通常采用"插箱式"布局——每层放置若干电池模组，模组之间通过汇流排串联。沙盘模型需要精准还原：
模组排列：每层放置几个模组、模组之间的间距、层与层之间的高度
汇流排走向：正极汇流排和负极汇流排的走向、绝缘间距
高压连接盒：电池簇与外部系统的接口位置

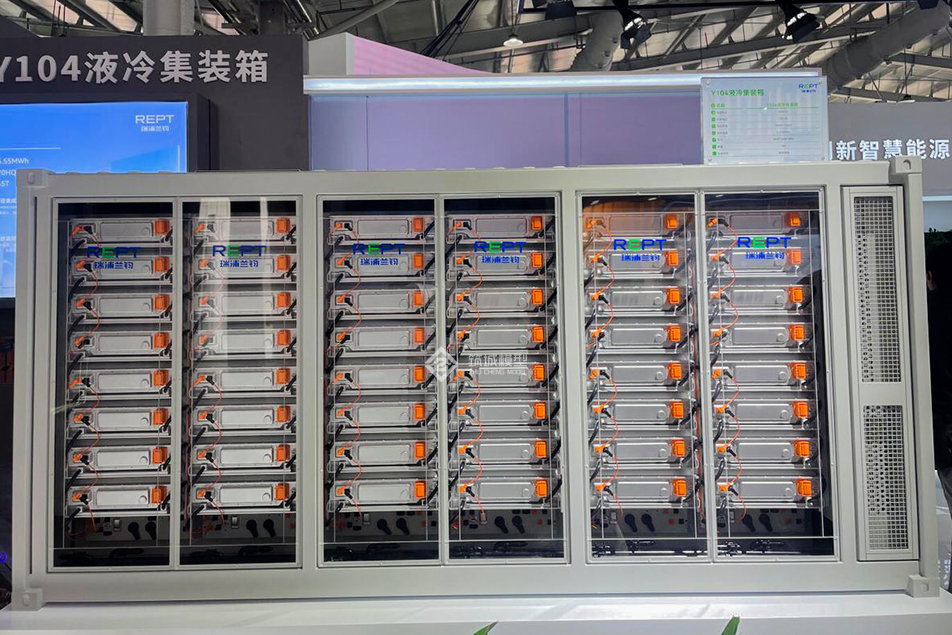

筑城世纪模型液冷集装箱储能沙盘——电池簇排布与散热风道设计实拍
筑城世纪模型的做法：采用透明亚克力外壳+内部3D打印结构件，电池模组按实际图纸排布，汇流排采用铜色ABS板激光雕刻，高压连接盒位置标注清晰。支持客户提供CAD图纸进行1:1还原。
筑城世纪核心能力：支持从CAD图纸到实物的全流程转化。电池簇排布密度、模组间距、汇流排走向全部按图施工，不简化、不走样。透明外壳设计让内部排布一目了然。
BMS（电池管理系统）是储能系统的"大脑"——负责电芯电压监测、温度监测、均衡管理、SOC/SOH估算、故障保护等核心功能。
在沙盘模型中，BMS级还原的核心是：让BMS的"监测—判断—执行"逻辑可视化。
电压/温度监测：在沙盘上标注BMS采集电芯电压和温度的传感器位置
均衡管理：通过LED灯光模拟BMS主动均衡/被动均衡的工作状态
故障保护：设计"过压/欠压/过温"三种故障模拟模式
筑城世纪模型的做法：自主研发基于STM32平台的多路动态灯光联动控制系统，支持Modbus RTU通讯。可模拟BMS电压监测、均衡管理、故障保护三种工作状态，LED灯光按BMS逻辑时序独立控制。
筑城世纪核心能力：控制系统自主研发，非外购通用方案。支持Modbus RTU通讯，可扩展接入DCS、PLC或中控平板，实现BMS三种工作模式的灯光模拟与遥控切换。
PCS（储能变流器）是储能系统中连接电池与电网的关键设备，负责直流电与交流电的双向转换。
在沙盘模型中，PCS级还原的核心是：展示"整流（充电）"和"逆变（放电）"两种工作模式下的能量流向。
整流模式（充电）：交流电→直流电，能量从电网流向电池
逆变模式（放电）：直流电→交流电，能量从电池流向电网/负荷
筑城世纪模型的做法：采用双色LED灯光系统区分交直流——交流侧用橙色灯带，直流侧用蓝色灯带。充电模式下，橙色→蓝色流动；放电模式下，蓝色→橙色流动。两种模式通过控制系统一键切换。
筑城世纪核心能力：双色LED灯光系统，交流侧橙色/直流侧蓝色独立控制。充电与放电模式一键切换，灯光流动方向清晰展示能量转换路径。速度可调、分区讲解。
EMS（能量管理系统）是储能系统的"调度中心"——负责功率分配、削峰填谷、并网调度、多能互补等高级功能。
在沙盘模型中，EMS级还原是储能沙盘的最高技术层级，核心要求是：展示"源—网—荷—储"协同调度的完整逻辑。
削峰填谷：用电低谷期储能充电，用电高峰期储能放电
并网调度：储能系统根据电网指令进行充放电
多能互补：风电、光伏、储能、负荷协同运行
筑城世纪模型的做法：支持Modbus RTU通讯接口扩展，可接入DCS、PLC或中控平板。预留EMS数据接口，支持与真实能量管理系统或教学仿真平台联动，实现物理沙盘与数字系统的实时同步。
筑城世纪核心能力：预留EMS数据接口，支持Modbus RTU通讯扩展。可接入真实EMS系统或教学仿真平台，物理沙盘灯光与数字系统数据实时联动，实现"源网荷储"协同调度的完整演示。
| 技术层级 | 核心还原内容 | 适用场景 | 动态需求 |
|---|---|---|---|
| L1-电芯级 | 电芯外观、极柱、防爆阀 | 教学实训、科普展示 | 低 |
| L2-电池簇级 | 模组排布、汇流排、高压盒 | 企业展厅、技术交底 | 中 |
| L3-BMS级 | 电压监测、均衡管理、故障保护 | 教学实训、运维培训 | 中高 |
| L4-PCS级 | 整流/逆变双向能量流动 | 项目投标、方案汇报 | 高 |
| L5-EMS级 | 削峰填谷、多能互补、数据联动 | 综合能源展厅、零碳园区 | 极高 |
| 筑城世纪模型覆盖范围：L1-L5全技术层级，从电芯级3D打印到EMS级系统集成 | |||
不同场景对储能沙盘的技术层级要求不同，建议按以下原则匹配：
| 项目类型 | 推荐技术层级 | 预算参考 | 制作周期 |
|---|---|---|---|
| 高校教学/科普展示 | L1-L2（电芯级+电池簇级） | 3-8万 | 20-30天 |
| 企业展厅/技术交底 | L2-L3（电池簇级+BMS级） | 8-15万 | 30-45天 |
| 项目投标/方案汇报 | L3-L4（BMS级+PCS级） | 15-25万 | 45-60天 |
| 综合能源展厅/零碳园区 | L4-L5（PCS级+EMS级） | 25-50万+ | 60-90天 |
筑城世纪模型成立于2008年，18年专注工业模型、能源电力沙盘、教学实训模型定制。公司位于北京通州宋庄，拥有2000㎡制作工厂，设计、CNC雕刻、3D打印、喷涂、组装全流程自主完成。
在储能沙盘模型领域，筑城世纪模型具备以下核心能力：
技术团队：由热能动力、机械、电气专业工程师组成，直接参与图纸审核
控制系统：基于STM32平台自主研发，支持Modbus RTU通讯
全流程自主：从电芯级3D打印到EMS级系统集成，全部在制作工厂内完成
案例可验证：所有项目均可提供制作过程视频，支持提前一天预约工厂考察
如需了解风光储一体化沙盘的选型标准，可参考筑城世纪模型《新能源发电模型定制指南：风光储一体化沙盘怎么选？5个标准帮你找对厂家》。
答：需要做到尺寸比例准确、极柱方向正确、散热风道可见。筑城世纪模型采用工业级3D打印逐颗还原电芯形态，极柱、防爆阀、绝缘膜等细节按图纸1:1复刻，电芯表面标注正负极标识及电压参数。
答：筑城世纪模型基于STM32平台自主研发的多路动态灯光联动控制系统，可模拟BMS电压监测、均衡管理、故障保护三种工作状态，LED灯光按BMS逻辑时序独立控制，让"监测—判断—执行"逻辑可视化。
答：可以。筑城世纪模型支持Modbus RTU通讯接口扩展，可接入DCS、PLC或中控平板，实现遥控启停、速度调节、分区讲解。
答：差异巨大。电化学储能需要还原电池模组与散热系统，抽水蓄能需要模拟水流与地势，液流储能需要展示电解液循环系统。筑城世纪模型工程师团队具备水利水电与电力系统双重背景，能读懂不同类型储能项目的工程图纸和技术规范。
答：筑城世纪模型的储能沙盘定制流程包含六个阶段：①需求沟通与技术交底（1-3天，确认技术层级与核心需求）→ ②方案设计与结构确认（3-7天，出结构还原确认单）→ ③模型制作（周期视技术层级而定）→ ④动态系统编程与调试（含BMS/PCS/EMS逻辑控制）→ ⑤组装与质检（含3轮品控检测）→ ⑥交付与安装（京津冀地区含上门安装服务）。全流程签署《结构还原确认单》与《分项报价单》，零增项承诺写入合同。
答：取决于技术层级、尺寸和动态功能复杂度。L1-L2层级3-8万元，L2-L3层级8-15万元，L3-L4层级15-25万元，L4-L5层级25-50万元以上。筑城世纪模型提供分项报价，无增项。
