华北电力大学火电原理教学实体沙盘——锅炉与汽轮机高精度物理剖切结构展示
在高校热动专业与电厂培训中心的日常教学中，火电原理教学沙盘模型是必不可少的辅助教具。但在实际课堂应用中常出现一个痛点：很多沙盘虽然做出了厂房和设备的轮廓，但一通电只有简单的流水灯闪烁，学生根本无法将其与课本上的热力学公式对应起来。真正的教学级实体沙盘，必须以高精度的物理剖切结构为底座，通过底层控制把设备的内部原理与运行规程串联起来。服务范围覆盖全国，以北京通州2000㎡制作工厂为例，从图纸解析到系统控制联调全流程自主完成，确保教具经得起课堂推敲。
把设备内部结构“剖开”展示，是教学沙盘区别于商业展厅沙盘的核心。

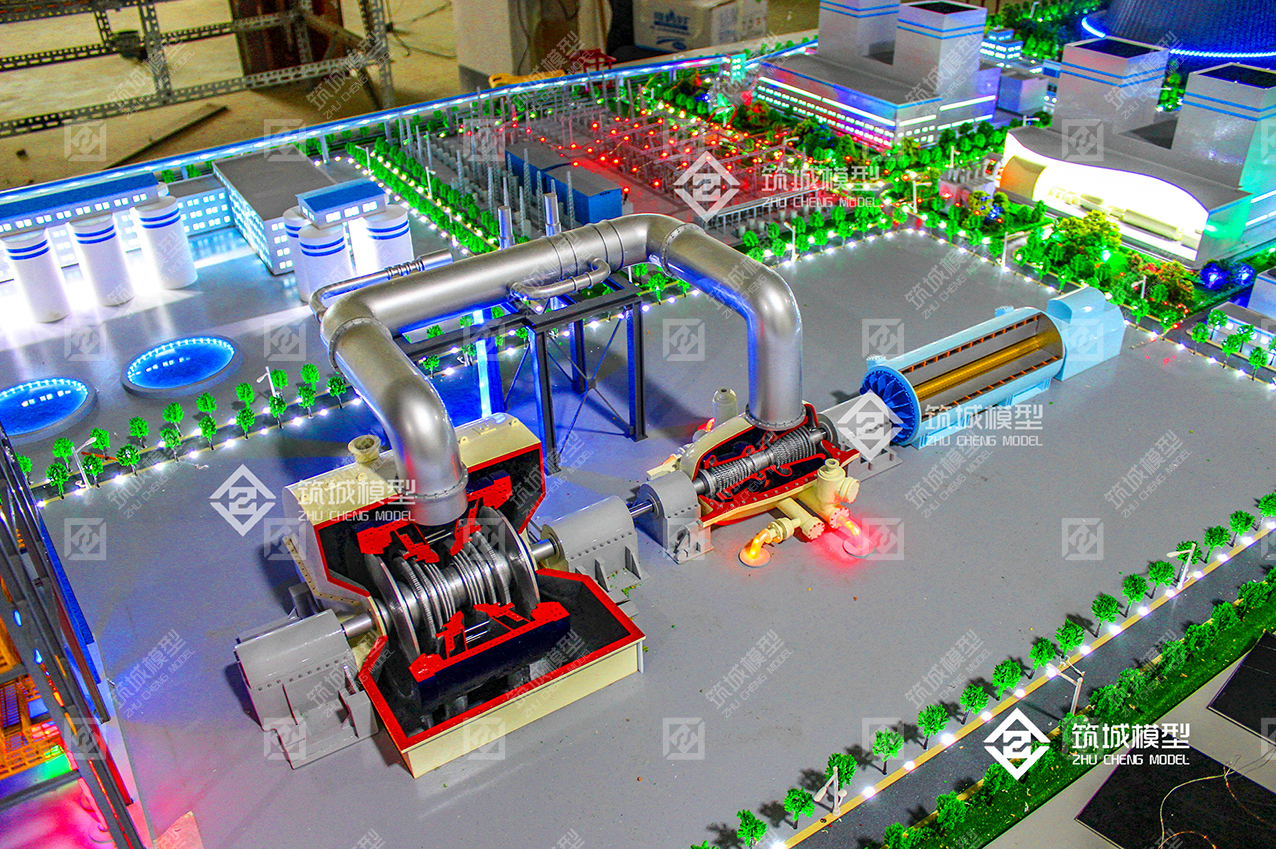

为了让学生看懂热力循环，模型必须对核心设备做半剖或高透处理。锅炉需展示内部的水冷壁、汽包与燃烧器结构；汽轮机需将高压缸、低压缸及内部动/静叶片按比例剖开。同时，连接设备的管道需采用分色透明亚克力，用蓝色代表给水、红色代表高温蒸汽，让抽象的热力循环拓扑关系在课堂上“一眼可见”。
支持分步启停与回退，才能配合讲师把冷态启动规程讲透。
火电冷态启动是一个非常严谨的流程。成熟的底层控制架构基于STM32或PLC，绝不是“一键全亮”。当讲师在触控屏上操作时，系统需严格按规程执行：给水泵启动上水 → 炉膛吹扫 → 点火升温升压 → 汽轮机冲转 → 物理继电器吸合并网。最关键的是，系统必须支持“单步暂停与回退”，讲师讲到哪一步，灯光和动作就停在哪一步，方便随时向学生提问和拆解原理。
面对高校项目缺乏工程图纸的现状，厂家的教材转化能力至关重要。
高校教学项目往往没有具体的电厂施工图纸。前期如果只有几张教材原理图或基础系统图，技术团队是否具备依据图纸进行三维深化设计与按比例还原的能力，就成了交付关键。在商务推进中，常规教学模型尺寸参考2-6米，制作周期控制在30-60天。签约前必须出具分项报价与《模型制作工艺说明》，并将零增项承诺写入合同。此前，我们已为华北电力大学等高校交付多套实训沙盘，其成熟的机械结构还原与教学时序联动经验，能精准适配热动专业的授课需求。
Q：实训室留给沙盘的空间长4米、宽2米左右，预算有限，想做带剖切和分步启停的火电教学沙盘，该怎么规划？
A：实体模型与控制系统需分项核算。4米左右的实体沙盘（含高精度剖切结构、底层分步控制逻辑）在合理预算内即可实现；如果要求结合复杂的定制化DCS仿真软件或数字孪生，数据联调成本会增加。建议一期先交付高质感的物理剖切沙盘与单步控制中控，满足基础教学需求，二期再根据预算接入深度软件。我们坚持分项报价，确保预算全透明。
Q：项目前期没有详细的电厂施工图纸，只有几张教材原理图，能精准还原火电教学沙盘结构吗？
A：可以。技术团队会根据热力学原理图与教材资料，结合行业标准设备的实际尺寸进行三维深化设计。签约前需双方教研室老师共同确认剖切的展示深度（如是否展示汽轮机叶片级数、锅炉水冷壁布局等），确保教学预期一致。
Q：教学时需要给学生演示故障工况，你们的沙盘能做到吗？
A：可以。底层控制系统中预留了故障模拟逻辑。讲师可通过中控触发“断水”、“炉膛熄火”或“超温”等异常工况，沙盘会按逻辑执行停机联锁，并伴随声光报警。这能有效帮助学生理解火电厂的事故处理机制。
如果您正在为高校热动专业规划火电原理教学实体沙盘项目，需要探讨定制方案或进行前期的预算评估，欢迎直接联系我们的技术团队。
